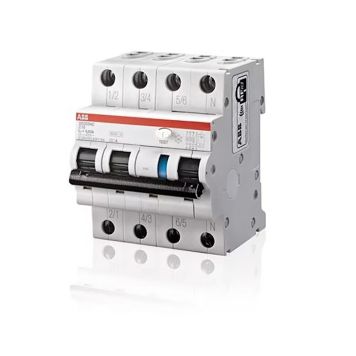

Vikavirtajohdonsuojakatkaisija ABB 4-nap C-käyrä 10A 30mA 6kA

4-napainen ABB vikavirtajohdonsuojakatkaisija.

RCBO-vikavirtakytkimiä käytetään yleisesti sovelluksissa, joissa on yhdistettävä sekä ylivirtasuoja (ylikuormitus ja oikosulut) että oikosulkusuoja. Vikavirtakytkimet havaitsevat nämä vikatyypit ja katkaisee piirin vikatilanteessa, jolloin varmistetaan sekä henkilöstön että kytkettyjen laitteiden suojaus.

Edut:
• Laadukkuus
• Täydellinen tuotesarja

Ominaisuudet:
• Saatavilla AC-, A- ja AP-R-tyyppi
• Laaja katkaisukapasiteettialue kotitalouksista teollisuuteen
• Nimellivirta enintään 125 A. Soveltuu sekä yksi- että kolmivaiheverkkoon.
• Herkkyys enintään 1 000 mA

Tekniset tiedot

• Jännitetyyppi: AC
• Katkaisukäyrä: Viivästymätön
• Kotelointiluokka (IP): IP2X
• Laukaisukäyrä: C
• Leveys (moduulipaikkojen määrä): 4
• Liitettävä johdin, lanka: 25 ... 25 mm²
• Liitettävä johdin, monisäikeinen: 25 ... 25 mm²
• Lukitsin: Kyllä
• Mitoitettu eristysjännite Ui: 500 V
• Mitoitettu katkaisukyky EN 60898: 6 kA
• Mitoitettu katkaisukyky IEC 60947-2: 10 kA
• Mitoitettu katkaisuvirta EN 61009 mukaan: 6 kA
• Mitoitettu katkaisuvirta lcn EN 61009-1 mukaan: 6 kA
• Mitoitettu vikavirta: 0.03 A
• Napojen määrä yhteensä: 4
• Nimellisjännite: 400 V
• Nimellisvirta: 10 A
• Soveltuu uppoasennukseen: Ei
• Suojattujen napojen määrä: 3
• Sykäysvirrankestoisuus: 0.25 kA
• Syöksyjännitekestoisuus Uimp: 4 kV
• Taajuus: 50/60 Hz
• Upotussyvyys: 69 mm
• Vikavirran tyyppi: A
• Virhelaukaisusuojattu: Ei
• Virranrajoitusluokka: 3
• Ylijänniteluokka: 3
• Ympäristön likaantumisaste: 2
• Ympäristön lämpötila käytön aikana: -25 ... +55 °C
